ОБЗОР МОДУЛЬНЫХ СИСТЕМ BOSC

Терминальные панели

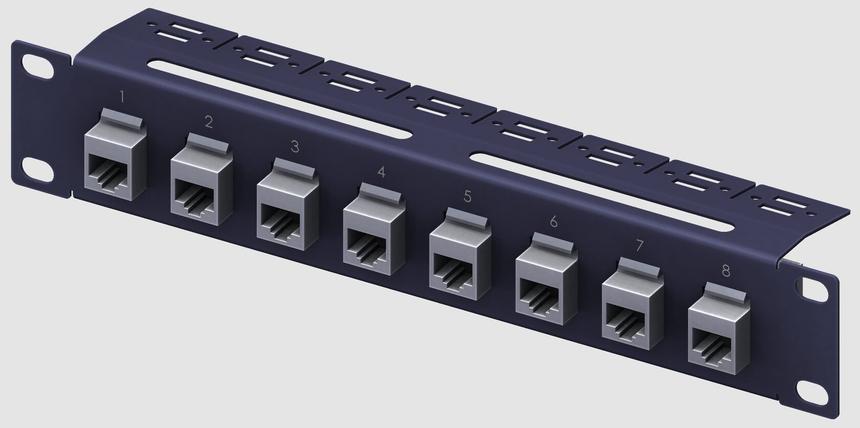

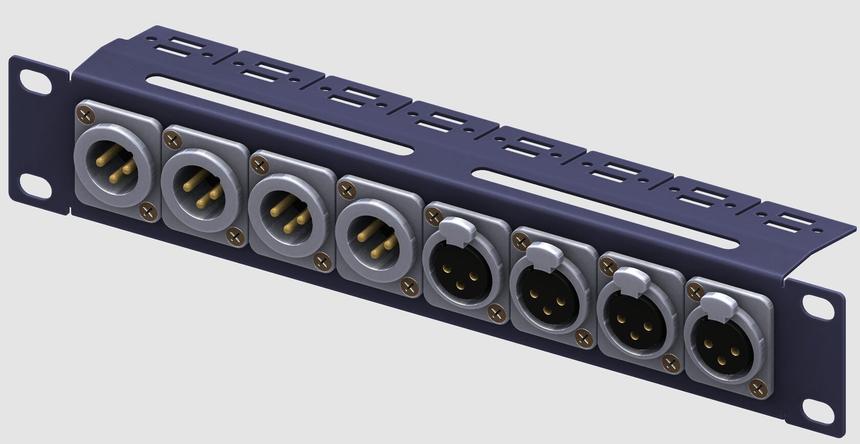

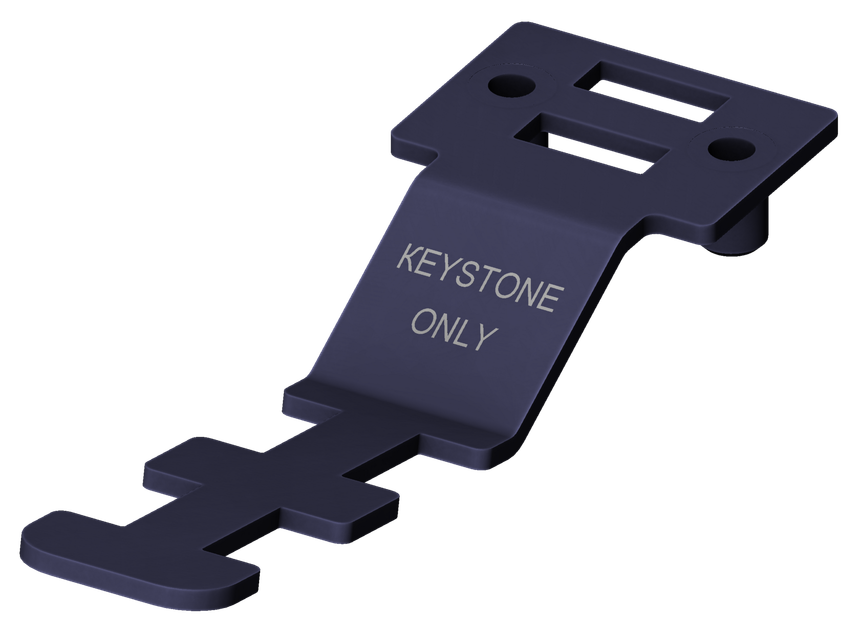

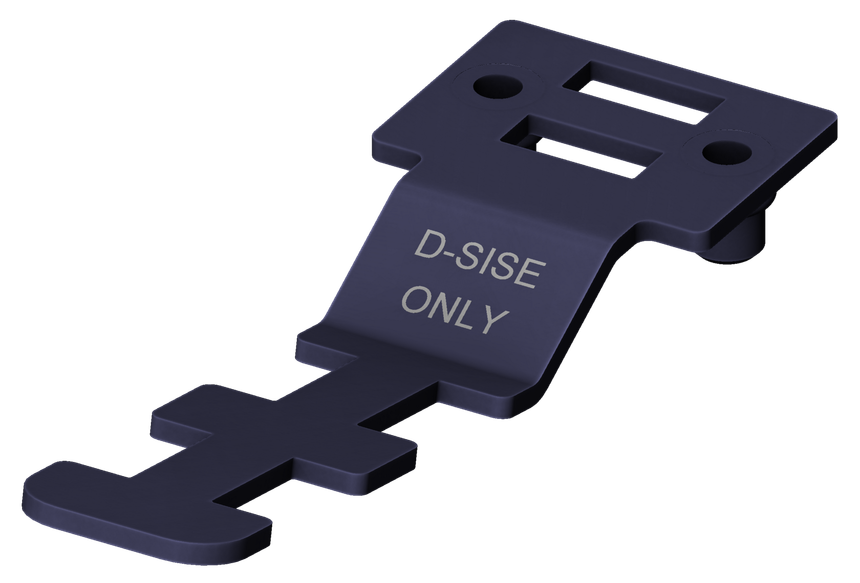

В своих подходах Bosc прежде всего руководствуется здравым смыслом и там, где возможно, всегда предлагает наиболее простые и экономичные решения. Свои коммутационные панели Bosc рекомендует прежде всего для терминирования медных магистральных линий. В каждую панель можно установить до 8 мультиинтерфейсных разъёмов с D-фланцем или модулей Keystone. В базовой версии панели оснащены органайзером для кабелей (звуковых или силовых), подходящих с боковых сторон.

Для организации кабелей, приходящих фронтально (витая пара), панель комплектуется дополнительными органайзерами. В особых случаях, связанных с нехваткой места, для терминирования коаксиальных кабелей Bosc рекомендует угловые терминальные панели BNC с установкой в нижней части шкафа. Дополнительно установленный протектор Bosc 101-P защитит оптические разъёмы от возможного повреждения со стороны жёстких медных кабелей внутри шкафа.

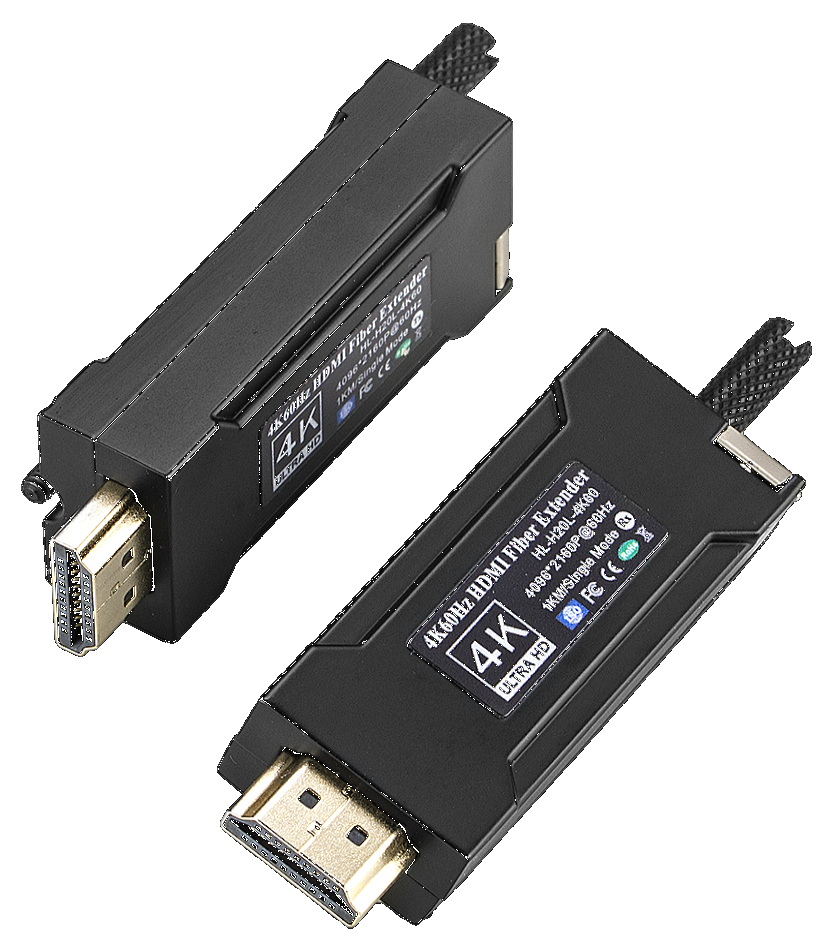

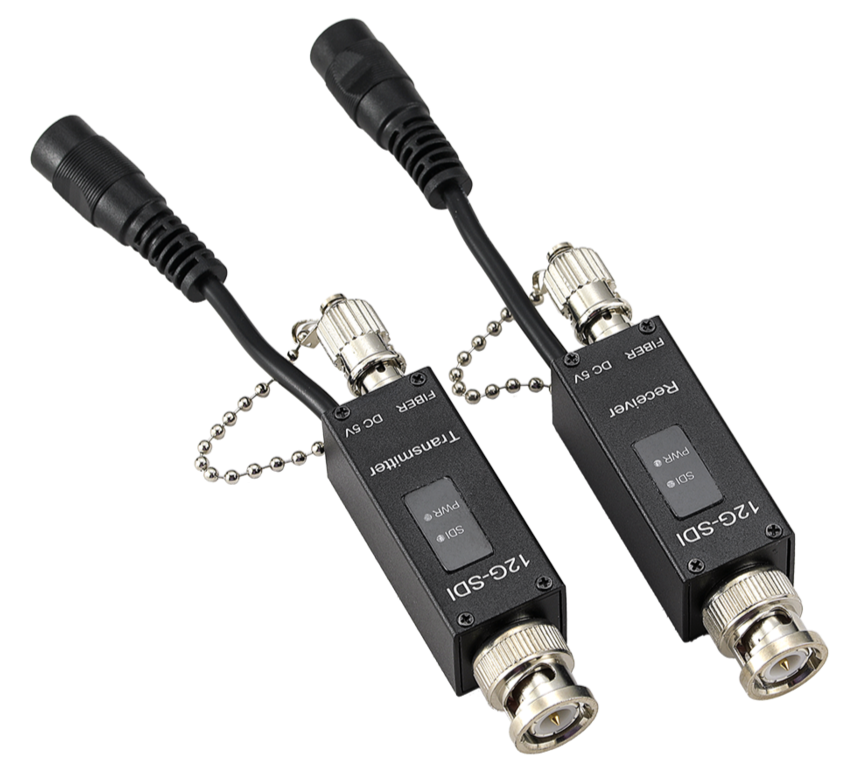

При необходимости, прямо на разъёмы можно с лёгкостью установить малогабаритные конвертеры с оптическим интерфейсом, например, для передачи изображения на длинную дистанцию.

Структурированное размещение компонентов также возлагается и на линейку терминальных панелей Bosc. Основная задача модульных систем — структурированное (разработанное по определённым шаблонам или правилам) размещение входящих в них компонентов. В настоящее время Bosc предлагает следующие варианты модульных систем:

• Bosc 101-MS — модульная система 10", 1RU
• Bosc 102-MS — модульная система 10", 2RU
• Bosc 191-MS — модульная система 19", 1RU
• Bosc 192-MS — модульная система 19", 2RU
• Bosc 193-MS — модульная система 19", 3RU

Важным дополнением к названным принципам Bosc считает принятие факта доминирования в развитии оптических технологий над остальными.

• технологическая рациональность — установка нужного интерфейса в нужное время и в нужном месте;
• экономическая целесообразность — приобретение ограниченного базового набора мульти-интерфейсных устройств и использование их на объекте по принципу ротации;
• использование недорогих мульти-интерфейсных устройств, устанавливаемых непосредственно на разъёмы, DIN-рейки или монтажную панель, предоставляющее персоналу широкий выбор понятных и простых в реализации вариантов коммутации без привлечения сторонних квалифицированных специалистов.

Надёжность, функциональность, компактность являются приоритетными направлениями Bosc в разработке устройств первичной коммутации. Новое семейство модульных систем, совместно с компактными коммутационными шкафами, не только обеспечивают надёжную защиту соединений, но и предоставляют персоналу широкие возможности по их оперативному конфигурированию.

При разработке новых устройств Bosc старалась следовать следующим принципам:

• Ответные модули других производителей размещаются в рекомендуемых ими корпусах.
• Конструктив системы выполнен в форм-факторе 19", 1RU и предусматривает, как организацию, так и защиту подводимых оптических патч-кордов.
• Силовая часть, включающая автоматический выключатель, блоки питания и клеммы, устанавливается в шкафу на DIN-рейку.

Модульные системы Bosc 191-MS устанавливаются на приёмной стороне в ПСТТП или АЦ и служат для концентрированного размещения ответных частей модульных конвертеров, установленных на стороне подключения ТВ камер.

Модульные системы Bosc 101-MS — Bosc 191-MS

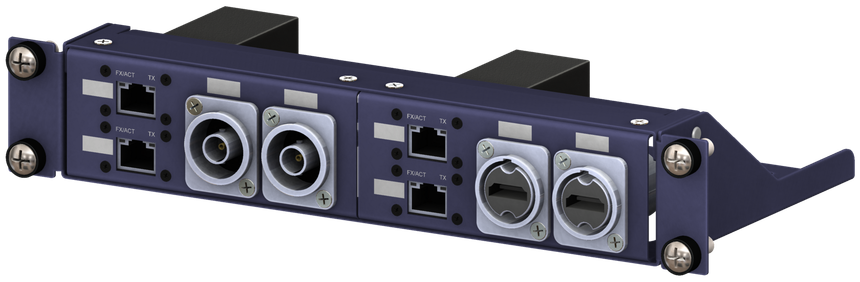

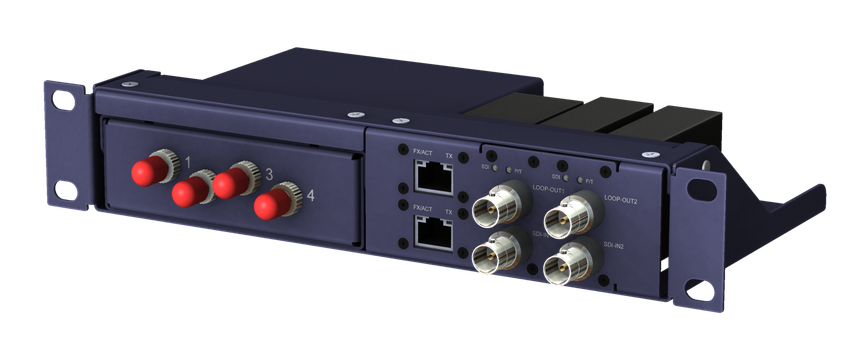

Модульные системы Bosc 101-MS представляют собой объединённый компактный кластер модульных устройств Bosc и устройств других производителей для преобразования медных интерфейсов в оптические и наоборот. При этом:

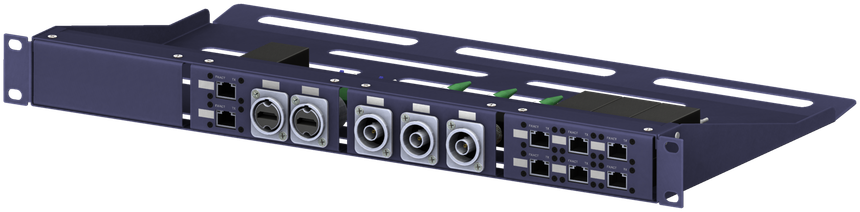

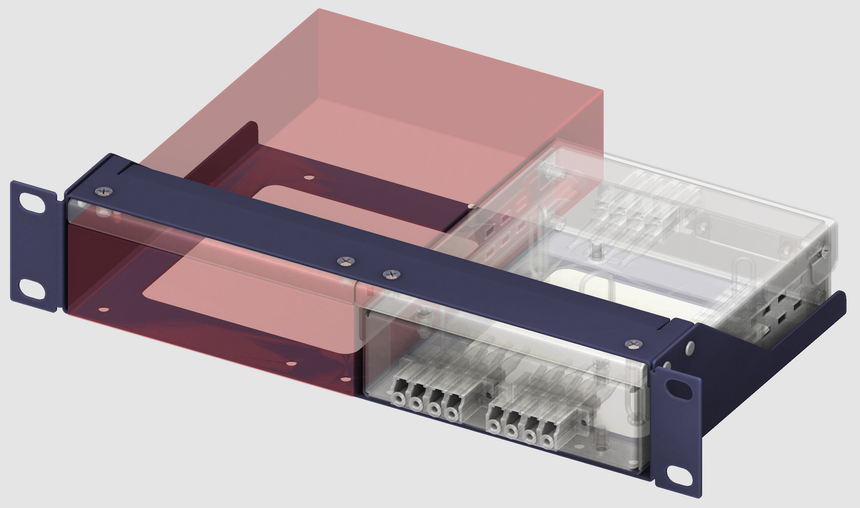

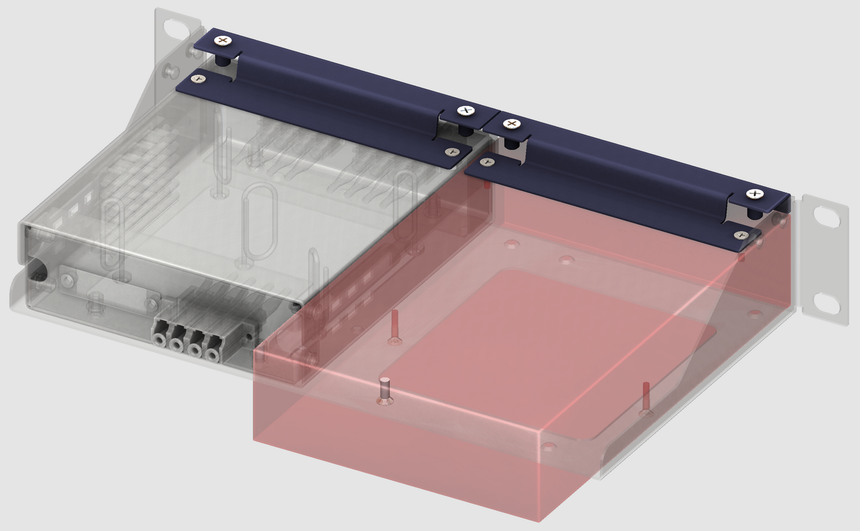

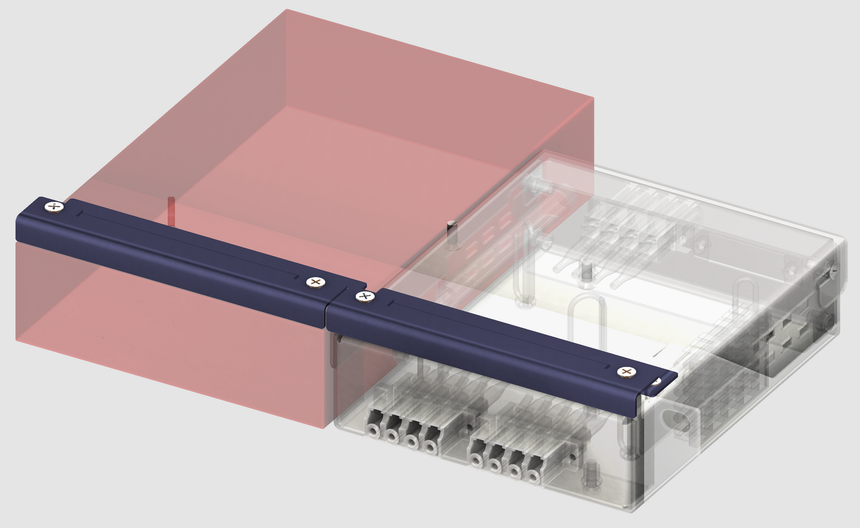

• конструктив модульной системы 101-MS состоит из монтажной полки 101-MP и модулей (панелей) с элементами крепления;
• монтажная ёмкость модульной системы составляет 210 мм в ширину и 44 мм в высоту. Штатные элементы крепления предназначены для размещения до двух 4" модулей Bosc или Profitt ProBox. Элементы крепления модулей других производителей заказываются индивидуально;
• в качестве передающих сигналы «по меди» могут использоваться внешние устройства, совместимые с интерфейсами модульной системы;

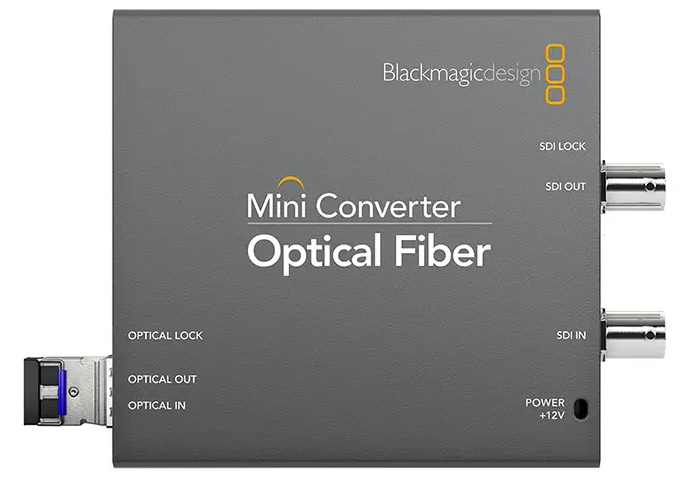

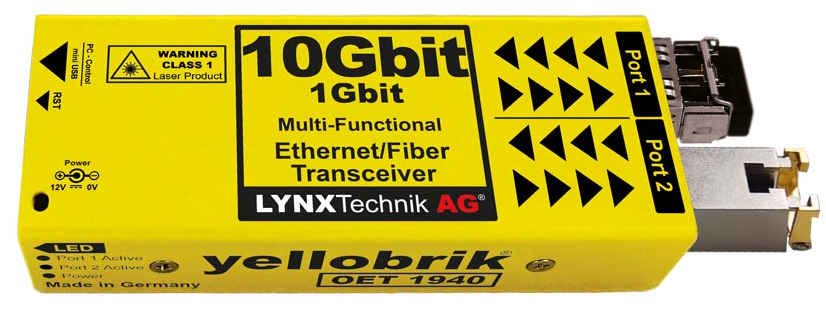

• в качестве конвертеров могут устанавливаться, как модульные устройства распространённых в ТВ-производстве брендов, так и их микро-модули мультимедиа.

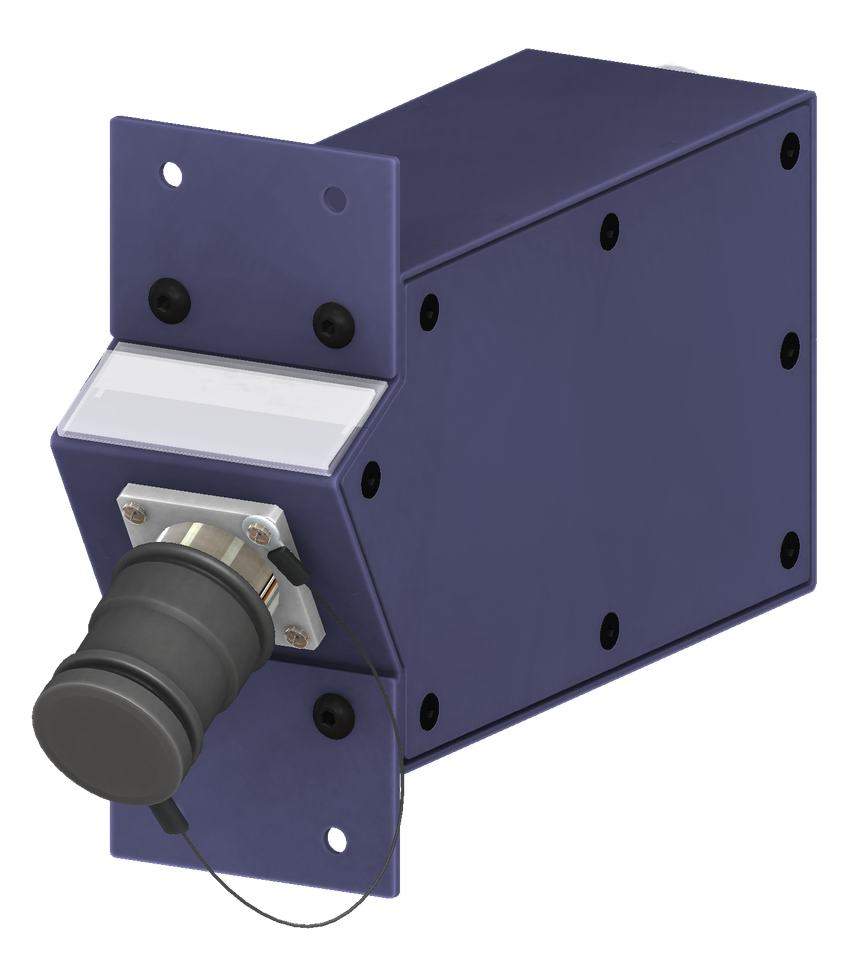

4" модули и панели Bosc 41

Оптические кроссы Bosc 41 FOB устанавливаются в монтажную полку MS-101. Предназначены для подключения модулей, имеющих оптические интерфейсы LC / ST к магистральным оптическим линиям. Оптические кроссы Bosc 41 FOB производятся в типоразмере шириной 4" и высотой 1RU. В монтажную полку 101-MP можно установить до 2 таких кроссов.

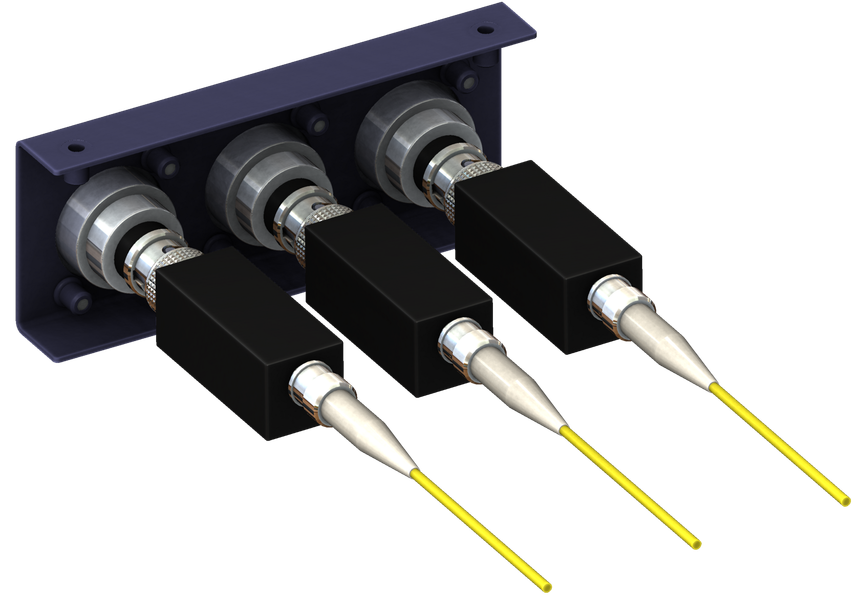

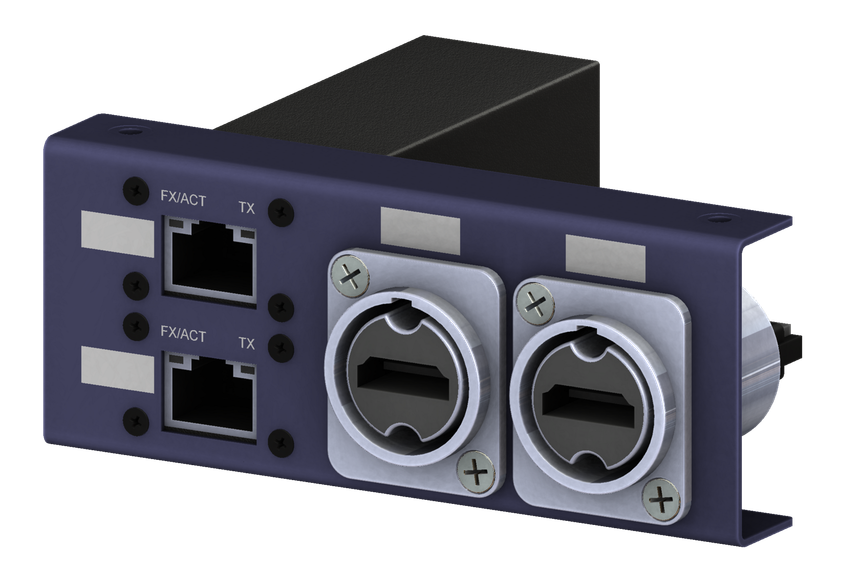

Панели 41-2E2H и 41-2E2C предназначены для подключения к ним до 2-х PTZ или POV камер с интерфейсами HDMI или SDI соответственно. Устанавливаются в монтажную полку 101-MP.

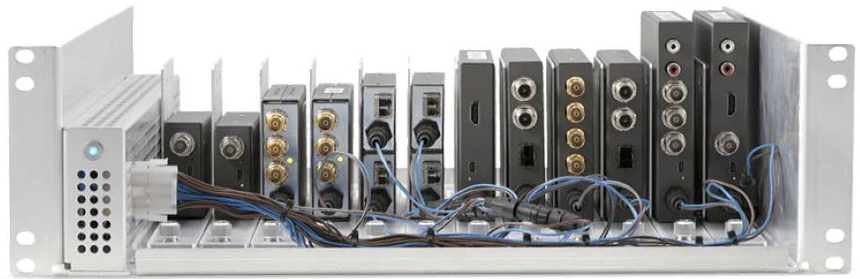

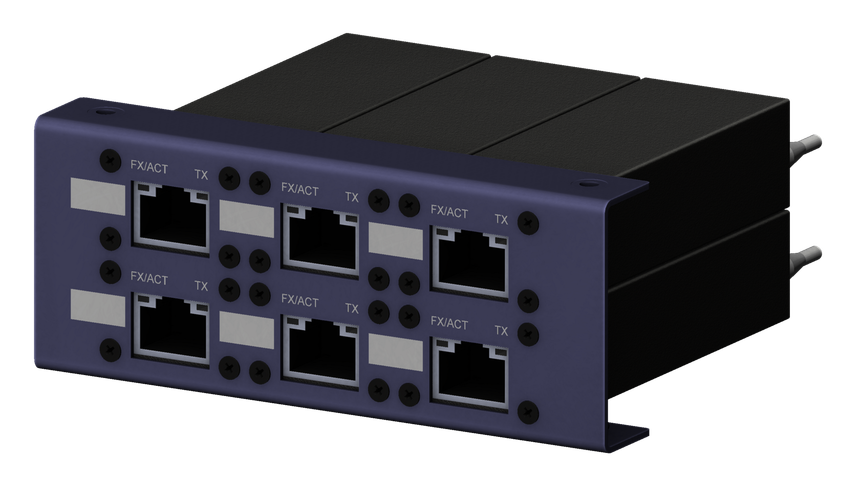

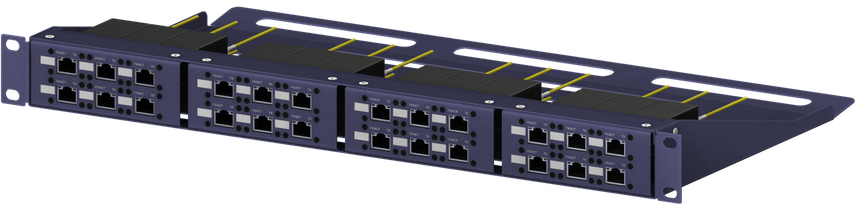

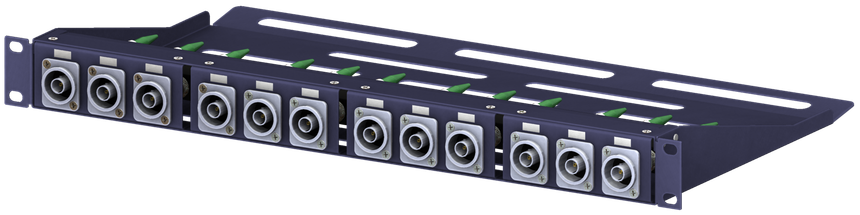

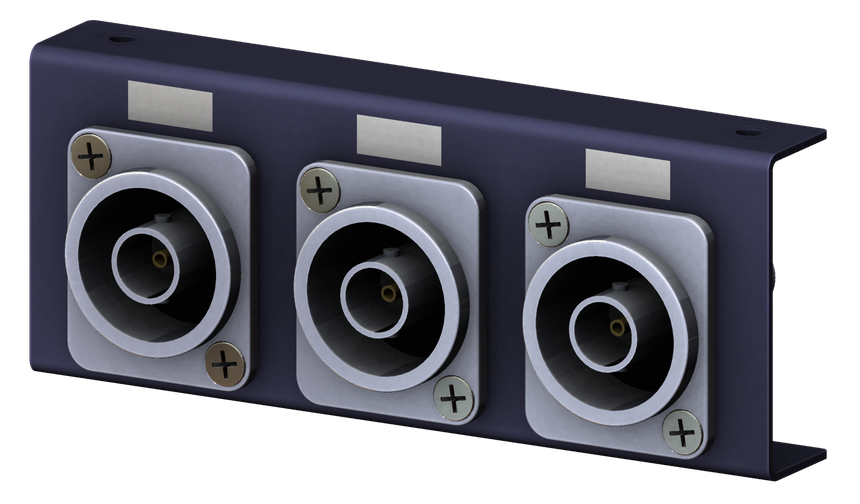

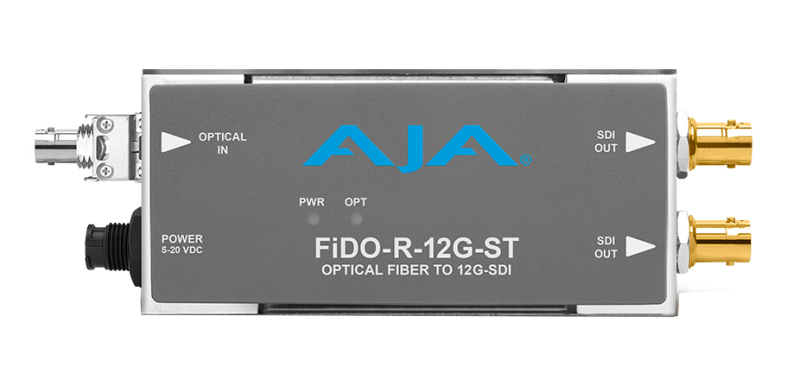

Терминальные панели Bosc 41 предназначены для установки оптических мини-конвертеров с интерфейсами Ethernet, HDMI и SDI. Терминальные панели Bosc 41 производятся в типоразмере шириной 4" и высотой 1RU, что позволяет устанавливать их в монтажные полки: 2 шт. в 101-MP и 4 шт. в 191-MP.

В зависимости от выполняемых задач, к заказу доступны следующие конфигурации панелей:

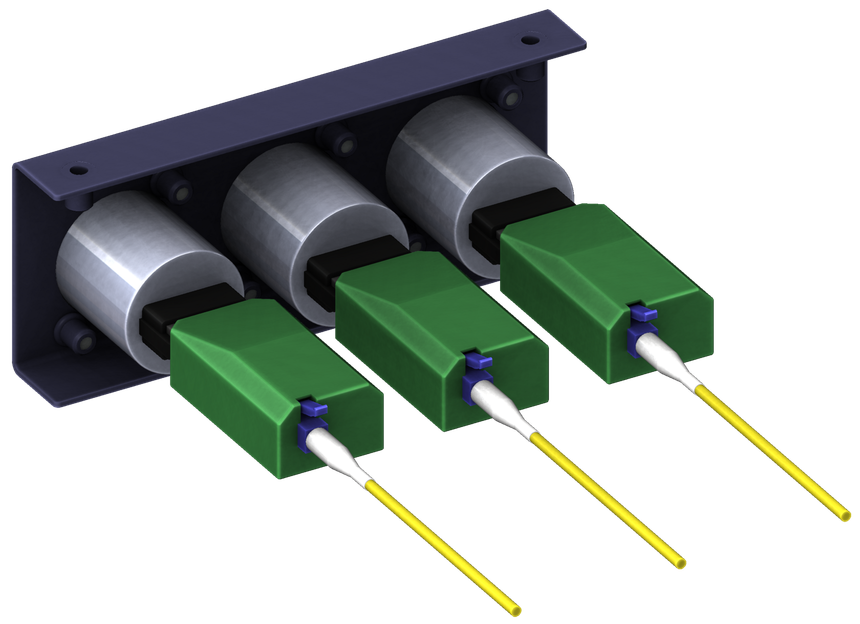

• Конфигурация 41-FOB-3QLC-21 — передняя панель 2×QLC, задняя панель 1×QLC;

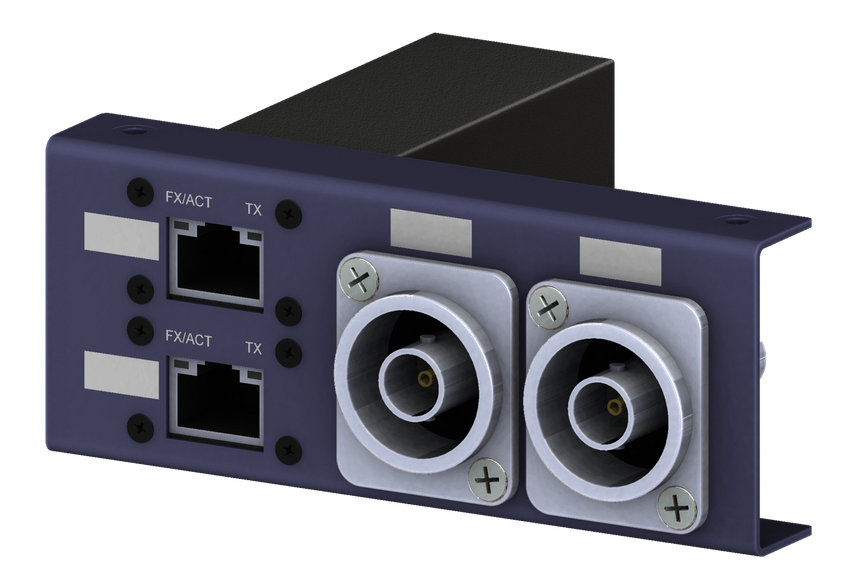

• Конфигурация 41-FOB-2QLC-12 — передняя панель 1×QLC, задняя панель 2×QLC;
• Конфигурация 41-FOB-4ST2QLC — передняя панель 4×ST, задняя панель 2×QLC.

Особенностью представляемых кроссов является наличие 2-х коммутационных панелей — передней и задней, первая из которых служит для подключения внешнего активного оборудования (разъёмы LC/ST), а вторая — устройств, установленных в шкафу (разъёмы LC).

Модульные системы Bosc 102-MS

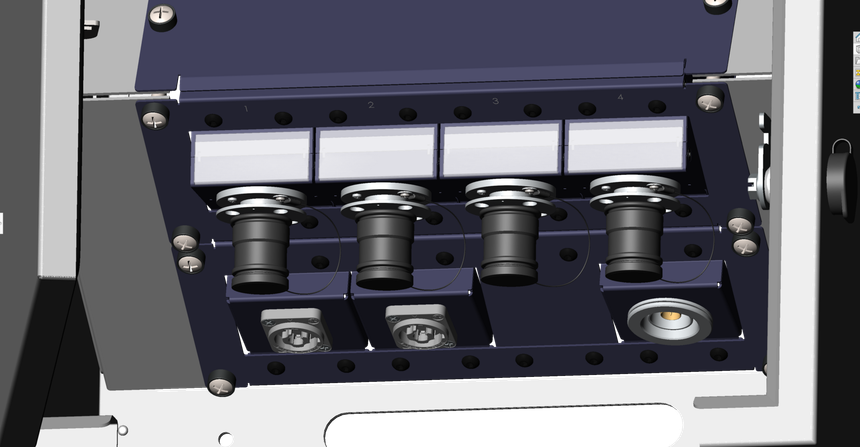

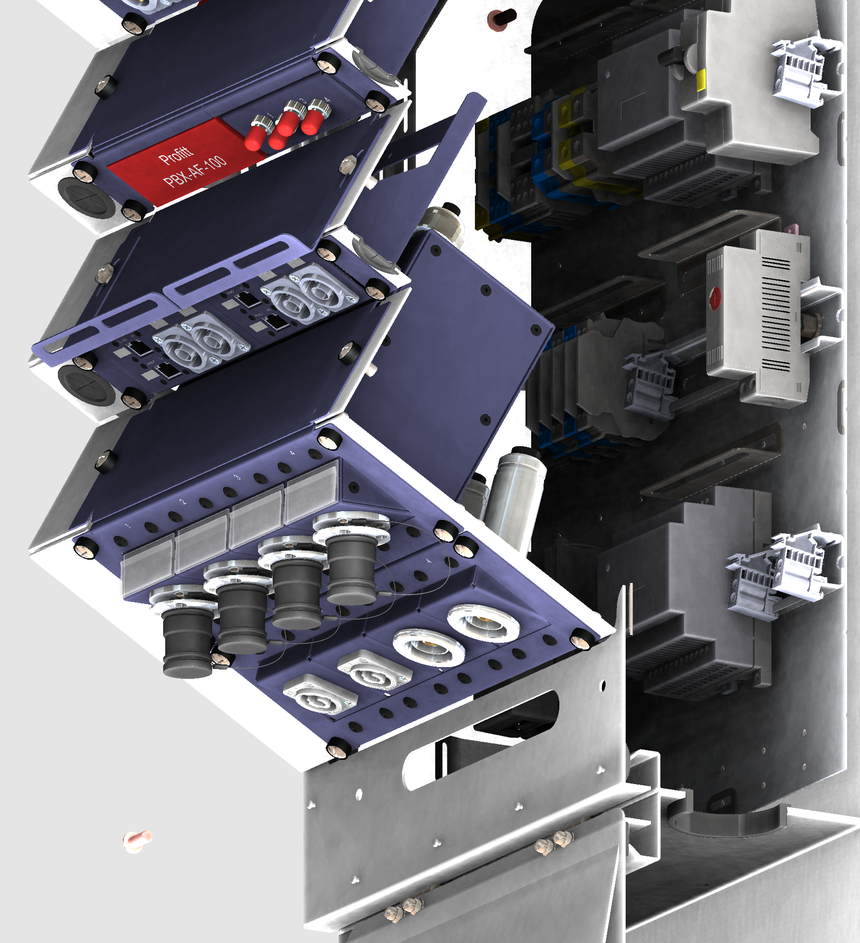

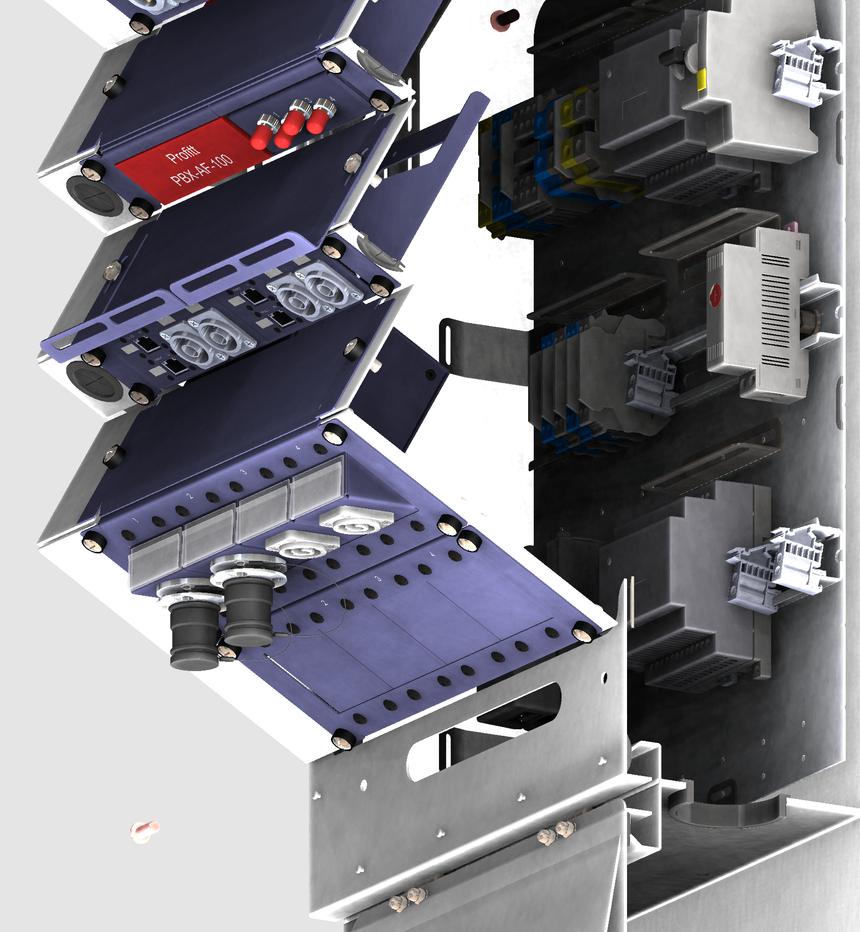

Конструктив системы 102-MS выполнен в форм-факторе 10", 2RU и состоит из монтажной панели 102-MP, на которую можно установить до 4-х панелей серии 22. Модульные системы Bosc 102-MS предназначены для организации полустационарных линий, имеющих разъёмы и кабели с увеличенными габаритами и весом (силовые, гибридные оптические, триаксиальные). Панели устанавливаются в нижнюю часть коммутационного шкафа Bosc COMPACT.

Модульные панели Bosc 22 входят в состав модульной системы 102-MS и устанавливаются стационарно в необходимом количестве, исходя из типовых технологических задач, возлагаемых на коммутационный шкаф.

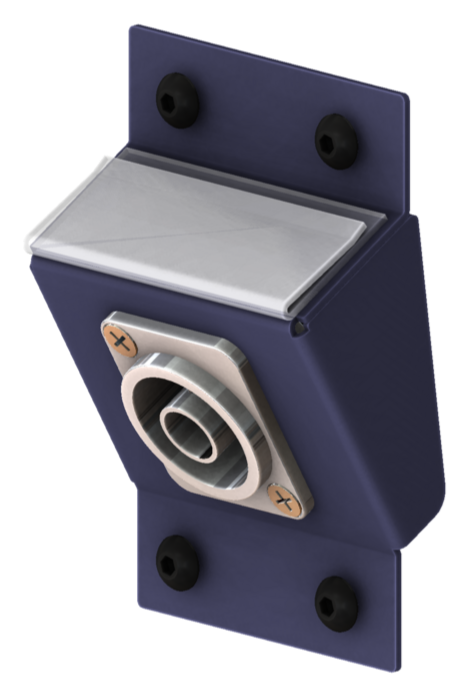

Угловая модульная панель Bosc 22-AD30 имеет отверстие для установки разъёма с D-фланцем и наклоном 30°. Панель, одну или несколько, рекомендуется устанавливать вместе с HFO-модулями BOSC на одну общую мастер-панель.

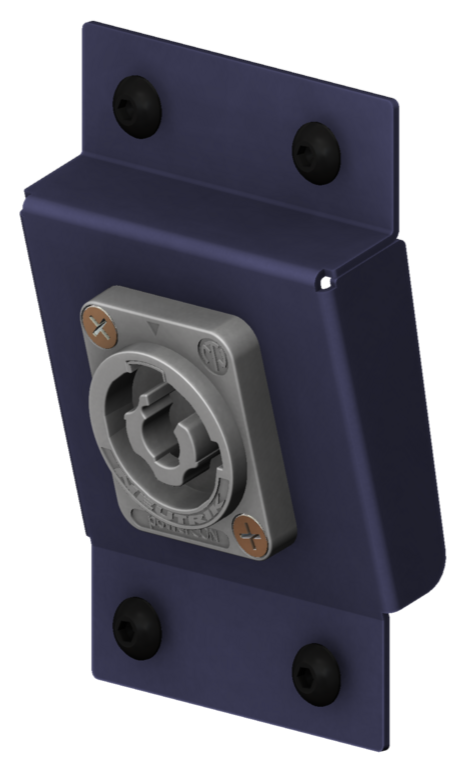

Угловая модульная панель Bosc 22-AD15 имеет отверстие для установки разъёма с D-фланцем и наклоном 15°. Панель, одну или несколько, рекомендуется устанавливать на мастер-панель в нижней части шкафа.

Продолжение следует…

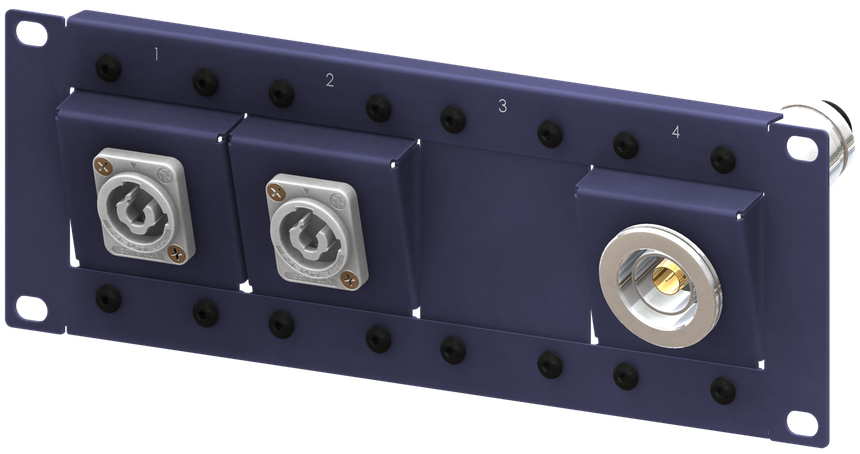

Угловая модульная панель Bosc 22-ATR15 имеет отверстие для установки триаксиального разъёма Fischer DSR 1051 (Triax 14) и наклоном 15°. Панель, одну или две, рекомендуется устанавливать на мастер-панель в нижней части шкафа.

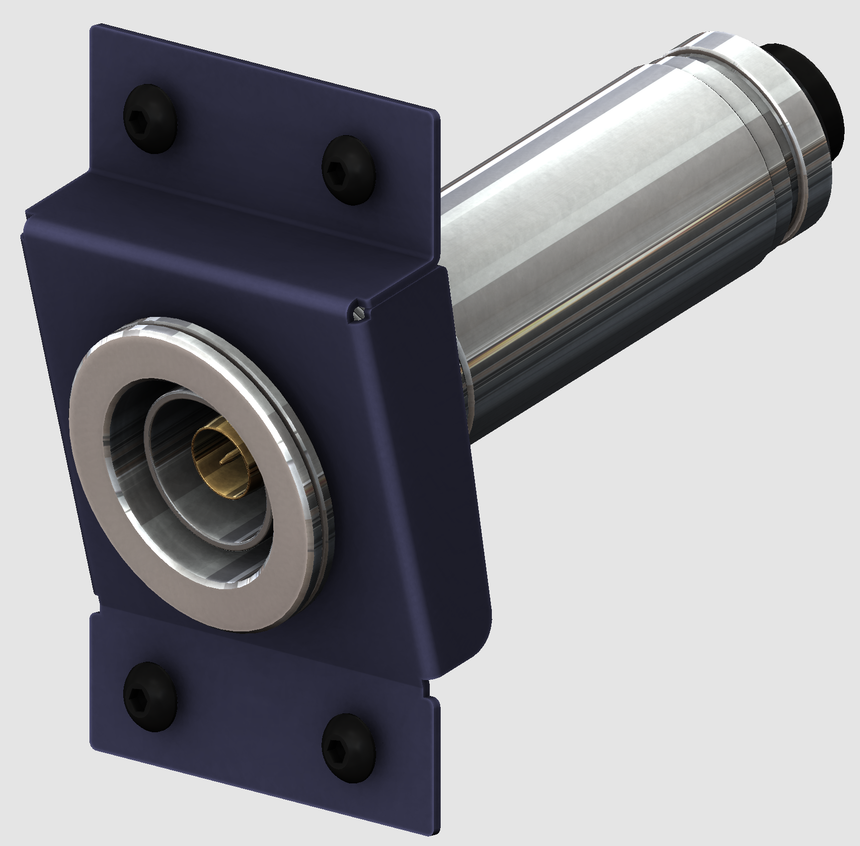

Сборная угловая панель Bosc 22-AS15 с отверстием под разъём Lemo FMW и наклоном 15°. Панель рекомендуется использовать в быстросъёмных коммутационных шкафах Bosc 1006, устанавливаемых на хоккейных бортах.

Модульные системы Bosc 192-MS / 193-MS

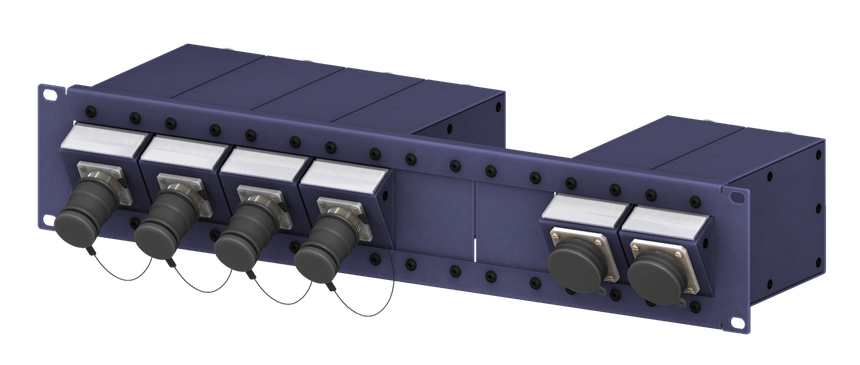

Модульные системы Bosc 102-MS, 192-MS выполнены в форм-факторе 19", 2RU, состоят из монтажной панели 192-MP, на которую можно установить до восьми 4" модулей или панелей серии 22. Установка модулей осуществляется с внутренней стороны шкафа. Модульные системы Bosc 192-MS предназначены для установки в них 4" модулей и панелей Bosc с последующим размещением в шкафах ПСТТП.

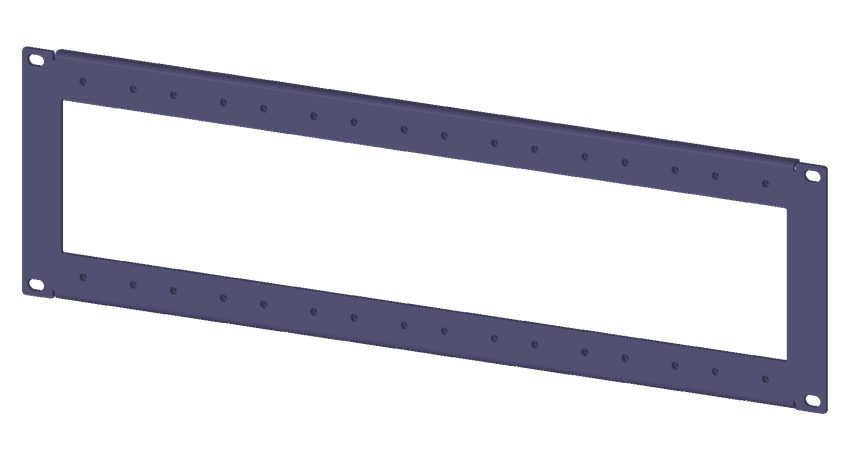

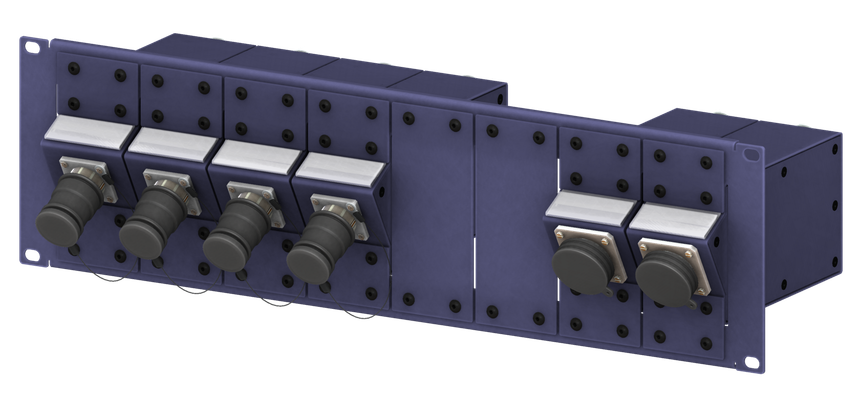

Модульные системы Bosc 193-MS предназначены для установки в них 4" модулей и панелей Bosc с последующим размещением в шкафах ПСТТП. Модульная система 193-MS выполнена в форм-факторе 19", 3RU и состоит из монтажной панели 193-MP, на которую можно установить до восьми 4" модулей или панелей серии 22. Установка модулей осуществляется с использованием переходных адаптеров, как с внутренней, так и с внешней стороны шкафа.
