Виды и типы коаксиальных кабелей

В этом материале разбираемся, какие виды коаксиальных кабелей существуют — по волновому сопротивлению (50 и 75 Ом), типам RG (RG-6, RG-11, RG-58, RG-213, RG-174) и назначению. Какой кабель лучше для ТВ и цифрового телевидения.

Виды и типы коаксиальных кабелей: полная классификация

Коаксиальный кабель – это электрический кабель, состоящий из двух проводников, расположенных соосно (по одной оси) друг относительно друга, Полное определение можно найти под ссылкой

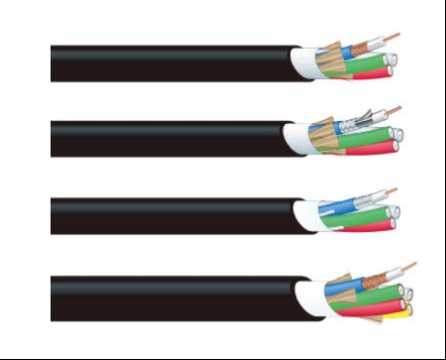

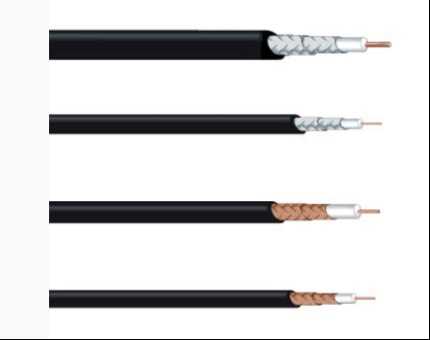

По факту коаксиальный кабель - это провод, у которого центральная жила окружена изоляцией, поверх которой идет металлическая оплетка (экран), и все это заключено в общую внешнюю оболочку.

Коаксиальный кабель состоит из следующих элементов:

1.  Центральная жила (внутренний проводник):

     - медная луженая или омедненная сталь;

     - может быть одножильной (для жестких кабелей) или многожильной (для гибких);

     - служит для передачи полезного сигнала.

2.  Внутренняя изоляция (диэлектрик):

     - обычно сплошной или вспененный полиэтилен, тефлон;

     - задает расстояние между центральной жилой и экраном. Это расстояние критически важно для волнового сопротивления кабеля.

3.  Экран (внешний проводник):

    - выполняется в виде металлической оплетки (медной или алюминиевой), фольги или их комбинации;

    - защищает передаваемый сигнал от внешних электромагнитных помех и предотвращает излучение сигнала наружу.

4.  Внешняя оболочка:

    - ПВХ, полиэтилен, резина или фторопласт;

    - защищает кабель от механических повреждений, влаги и агрессивной среды.

Принцип работы коаксиального кабеля следующий: сигнал передается по центральной жиле. Экран играет роль «земли» и одновременно электромагнитного щита. Благодаря тому, что оба проводника находятся на одной оси, электромагнитное поле, создаваемое сигналом, сосредоточено внутри кабеля. Это обеспечивает минимальные потери сигнала, высокую помехозащищенность и отсутствие излучения сигнала во внешнюю среду.

Коаксиальные кабели применяются в таких областях, как: телевидение (подключение антенны, кабельного ТВ, спутникового ресивера к телевизору), интернет (для подключения кабельных модемов (DOCSIS), видеонаблюдение (передача аналогового видеосигнала от камер к регистратору, радиосвязь (подключение антенн к радиостанциям, приемникам, передатчикам), измерительная техника (подключение осциллографов, генераторов сигналов).

К плюсам этого кабеля относятся простота монтажа, высокая помехозащищенность, широкая полоса пропускания и низкая стоимость.

Среди минусов - большой диаметр и жесткость по сравнению с витой парой, сложность организации разветвлений (нужны специальные сплиттеры), затухание сигнала на больших расстояниях (требуются усилители).

Кабели разделяют одновременно по нескольким независимым признакам: волновому сопротивлению, конструкции центральной жилы, категории RG (стандарту), диаметру и степени экранирования.

С разными типами коаксиальных кабелей можно познакомиться на сайте компании

Виды коаксиальных кабелей по волновому сопротивлению

Волновое сопротивление — это сопротивление, которое кабель оказывает переменному току определенной частоты.

○      кабели 50 Ом (https://mrcable.ru/catalog/koaksialnye-kabeli-50-om/)

Кабели 50 Ом – это стандарт для профессиональной связи, антенн, радиостанций и компьютерных сетей (например, Ethernet). Обеспечивает минимальные потери при передаче мощности;

○      кабели 75 Ом (https://mrcable.ru/catalog/koaksialnye-kabeli-75-om/)

Кабели 75 Ом - стандарт для телевидения и видеонаблюдения. Обеспечивает минимальные потери при передаче сигнала (меньшее затухание). Именно такой кабель мы обычно видим как «телевизионный».

Кроме 50 и 75 Ом, стандартами предусмотрены редкие номиналы (93, 100, 150, 200 Ом) для специальных задач.

Виды коаксиальных кабелей по конструкции центральной жилы

○      Одножильные кабели

○      Многожильные кабели

Внутренний проводник коаксиального кабеля бывает в виде одиночного прямолинейного провода (или свитого в спираль), либо в виде многожильного провода.

Многожильная жила делает кабель более гибким и устойчивым к многократным перегибам — удобно там, где кабель часто перемещают или прокладывают по сложной трассе.

Одножильные кабели, как правило, жёстче, но применяются там, где гибкость не критична.

Типы коаксиальных кабелей RG: расшифровка категорий

Категории RG (Radio Guide) — система обозначений, определяющая параметры и типовое назначение кабеля, которая позволяет быстро понять параметры кабеля по маркировке. Наиболее распространённые категории с описанием и назначением представлены в таблице ниже:

Виды коаксиальных кабелей по разъёмам

Для подключения коаксиального кабеля используются специальные разъемы:

o   F-разъем - самый распространенный для телевидения и спутникового ТВ;

o   BNC - используется в профессиональном видеооборудовании и старых компьютерных сетях;

o   SMA - применяется в Wi-Fi антеннах и радиоаппаратуре;

o   N-тип - для мощных профессиональных антенн.

Какой коаксиальный кабель нужен для ТВ и цифрового телевидения

Для подключения телевизионной антенны и приёмника традиционно применяются кабели на 75 Ом.

Категория RG-6 — основной современный телевизионный кабель (75 Ом), в том числе для кабельного телевидения; исторический предшественник для этой задачи — RG-59.

Для магистральных линий и больших расстояний (например, разводка ТВ-сигнала на несколько точек или сложная трасса) применяется RG-11.

Для цифрового телевидения принципиальных отличий по номиналу сопротивления нет (по-прежнему 75 Ом), но важна стабильность параметров и качество экранирования кабеля — устойчивость к помехам критична для цифрового сигнала. Для стабильной картины в цифровом телевидении стоит выбирать коаксиальные цифровые кабели с качественным экранированием – см. под ссылкой

Как частота сигнала влияет на выбор вида кабеля

Коаксиальный кабель предназначен именно для передачи радиочастотных (высокочастотных) сигналов — в этом его отличие от обычного экранированного провода для постоянного тока и низкочастотных сигналов.

Затухание (потери) сигнала в кабеле зависит от частоты — чем выше частота передаваемого сигнала, тем заметнее становятся потери на единицу длины.

Диаметр кабеля и качество диэлектрика напрямую влияют на потери: как правило, кабели большего диаметра и с более качественным сплошным диэлектриком (например, категории вроде RG-11 или RG-213) держат сигнал на высоких частотах и больших расстояниях лучше, чем тонкие компактные кабели (например, RG-174).

Итог: как выбрать вид коаксиального кабеля под задачу

Отвечая на вопрос «Как выбрать вид коаксиального кабеля?», стоит заметить, что «лучшего» коаксиального кабеля не существует, поскольку вид подбирают под конкретную задачу, учитывая волновое сопротивление, категорию RG и условия прокладки.

Подобрать подходящий вид коаксиального кабеля можно в нашем каталоге коаксиальных кабелей — там представлены все номиналы, категории RG и типы жилы.
