Все типы разъемов для микрофона: какой выбрать?

Появление и эволюция «микрофонных» разъёмов были обусловлены потребностями звукозаписывающей и шоу-индустрий. Технический прогресс и запросы пользователей требовали надежности, унификации, возможности ремонта без замены кабеля, а также простоты монтажа без сложных инструментов. В этом материале инженеры MrCable расскажут о видах разъемов и помогут выбрать тот, который подходит именно под ваши задачи.

Краткая классификация разъемов по назначению

Хотя классификация по назначению нигде официально не стандартизована, она помогает быстро сориентироваться в многообразии соединителей. Важно помнить, что один и тот же стандарт (например, XLR) может использоваться для разных задач — от микрофонов до электропитания и цифровых интерфейсов. Тем не менее, можно выделить несколько основных групп:

·      Разъёмы для электропитания приборов и техники: от бытовых (дома, в офисе) до специализированных для проката, машинного оборудования и «зеленой» энергетики.

·      Компьютерные разъёмы: эта группа объединяет стандарты для мышей, клавиатур, флешек, ноутбуков, принтеров и сканеров.

·      Аудио разъёмы: спроектированы для работы с аналоговым аудиосигналом. Используются в наушниках, микрофонах, музыкальных инструментах, акустике и бытовой технике.

·      Высокочастотные (ВЧ) разъёмы 50 Ohm: применяются для Wi-Fi антенн, измерительного оборудования (осциллографы, генераторы), в авиации и военной связи.

·      Видео разъёмы: это, как правило, коаксиальные высокочастотные (ВЧ) разъёмы с волновым сопротивлением 75 Ohm, которые наилучшим образом совместимы с видеооборудованием для передачи аналоговых и цифровых типов сигналов и чаще всего встречаются в профессиональной технике - мониторы, камеры, видео рекордеры, видео миксеры и т.д.

·      Авиационные и герметичные разъёмы: создавались для специфических задач (включая космос), но иногда находят применение в гражданских сферах. Хороший пример: многоканальные аудиосистемы Canare или первые аналоговые версии камерных каналов.

·      Промышленные разъёмы: для управления оборудованием на предприятиях (промышленный Ethernet, телефонные линии, робототехника).

·      Миниатюрные «системные» разъемы: для соединения плат (шлейфами или напрямую), подключения дисплеев и клавиатур в ноутбуках, сборки прототипов.

Так как наша тема — микрофоны, далее мы подробно рассмотрим аудио разъемы.

Как различаются разъемы визуально и по типу сигнала

2. Jack: штыревые разъемы двух размеров (6,35 мм и 3,5 мм), с количеством контактов от 2 до 4:

3. USB Type-C: овальная симметричная форма, слегка приплюснутая по бокам, с плоской контактной платой:

Важное замечание: технически, аналоговый тип сигнала не сильно привязан к типу разъема, поэтому в некоторых случаях, для совместимости с оборудованием допускается замена одного разъема другим. Однако, полагаясь только на внешнее сходство, вы рискуете получить несовместимость из-за нюансов, которые не бросаются в глаза.

Основные типы аналоговых разъемов для микрофона

Ниже перечислены разъемы, которые реально используются для подключения микрофонов.

1. XLR (3-pin и более)

•   Описание: цилиндрический металлический корпус диаметром около 2 см с защелкой-фиксатором. Три круглых штырька («папа») или отверстия («мама»)
•   Статус: де-факто главный стандарт профессиональной аудио-индустрии (концерты, студии). Его невозможно спутать ни с чем другим
•   Плюсы: высокая надежность, защелка исключает случайное отключение, помехозащищенность (балансное подключение), долговечность (ресурс от 5 000 до 10 000 циклов)
•   Нюансы: для стереомикрофонов с двумя капсюлями используется 5-контактный XLR



2. Jack 6,35 мм (1/4″) — «большой джек»

•   Описание: продолговатый штекер диаметром с корпус карандаша.
•   TS (два контакта, одна полоска): Моно, небалансный. Используется для динамических микрофонов, гитар.
•   TRS (три контакта, две полоски): Стерео или балансный. Подходит для конденсаторных микрофонов (с фантомным питанием) и симметричных линий.
•   Применение: Профессиональное и полупрофессиональное оборудование, домашние студии.

3. Jack 3,5 мм (1/8″) — «мини-джек»

•   Описание: Уменьшенная копия «большого джека», диаметром как стержень шариковой ручки.
•   TS (моно): Динамические «петлички», редкие спецзадачи.
•   TRS (стерео, 3 контакта): Наушники, линейный вход/выход, подключение конденсаторных микрофонов к портативным рекордерам.
•   TRRS (4 контакта, три полоски): Стерео + микрофон. Используется в гарнитурах для смартфонов и ноутбуков.
•   Проблема совместимости: Стационарные ПК имеют раздельные входы TRS (зеленый — наушники, розовый — микрофон). Если воткнуть TRRS-штекеp от гарнитуры в такой разъем, микрофон работать не будет (сигнал уйдет не туда). Решение — сплиттер (разветвитель) TRRS на два TRS.
•   Стандарты распиновки TRRS: в современном мире используются два вида распаек - CTIA (Apple, Samsung) и OMTP (другие производители). У них не совпадает назначение контактов, которые отвечают за полярность микрофона и заземление. И, несмотря на идентичность сигналов и физическую совместимость коннекторов, совместное использование источника и потребителя с разными распайками невозможно.

4. RCA («тюльпан») и DIN — вчерашний день аналогового аудио?

•    RCA («тюльпан») - изначально разработан для бытовой аудиотехники: проигрывателей, магнитофонов, усилителей. Для стереосигнала необходима пара разъёмов (красный — правый канал, белый или чёрный — левый).

И, в теории, ничего не мешает использовать RCA для подключения динамических микрофонов.

Пара слов, почему RCA не подходит для «микрофонных задач»:

•   небалансная схема — два контакта не позволяют рассматривать RCA как универсальное решение для всех микрофонных вариантов;
•   оттсутствие фиксации — соединение может легко разъединяться без повреждения самих разъемов и это хорошо для бытового использования, но не для тяжелых условий эксплуатации;
•   RCA де факто стал стандартом для коммутации аналогового аудио с линейным уровнем в бытовой радиоаппаратуре и в музыкальных инструментах, где используется более высокое напряжение чем в микрофонах. И пользователям было бы неудобно следить за такими нюансами.

5. DIN — разъём с цифровыми корнями

Аббревиатура DIN расшифровывается как Digital Interface (цифровой интерфейс). Разъём изначально проектировался для работы с цифровыми форматами, что заложено в его названии.

Несмотря на цифровое происхождение, на заре развития аудиотехники были попытки использовать DIN для аналоговых трактов. В Европе и в России (СССР) некоторые производители бытовой аппаратуры применяли этот разъём для подключения микрофонов. Однако широкого распространения в этой роли он не получил.

В современном мире DIN не сброшен со счетов. Он активно применяется в музыкальных инструментах с цифровым интерфейсом MIDI (Musical Instrument Digital Interface). 5-контактный DIN-разъём стал стандартом для подключения синтезаторов, драм-машин, контроллеров и другого оборудования друг к другу. Можно сказать, справедливость восторжествовала: разъём, задуманный для цифры, вернулся в цифровую музыкальную индустрию и чувствует себя там прекрасно.

•   для подключения микрофонов — исторический курьёз, сегодня не используется;
•   для передачи аналогового аудио — устарел и вытеснен RCA/XLR/Jack;
•   для цифрового интерфейса MIDI — живой, актуальный стандарт.

6. Цифровые подключения: USB и Lightning

Тут правила немного другие, и они были предопределены распространением и стандартизацией разъемов для цифровых интерфейсов. Если микрофон с USB разъемом, значит он не требует внешнего аналогового предусилителя и на его выходе не аналоговый микрофонный сигнал, а цифровой. И в этом случае электрическое питание, если это необходимо, микрофон получает прямо по шине USB. Внутри такого микрофона уже есть АЦП, а подключение работает по принципу Plug-and-Play, как у большинства устройств с Universal Serial Bus (универсальная серийная шина). То же касается и разъема Lightning.

•   Преимущества: простота (воткнул — работает), отсутствие аналоговых помех, питание по тому же кабелю, мобильность.
•   Недостаток: невозможность апгрейда отдельных компонентов. Для повышения качества придется менять микрофон целиком.
•   Типы разъемов:
•   USB Type-A / Micro/Mini: классические прямоугольные разъемы.
•   USB Type-C: современный стандарт, вытесняет USB-A. К 2026 году новые модели ноутбуков и микрофонов комплектуются преимущественно Type-C
•   Lightning: тонкий 8-контактный разъем для совместимости с устройствами Apple (iPhone, iPad).

Балансное (симметричное) подключение и микрофоны – есть нюансы

Зачем вообще разбираться в этой теме? Когда вы смотрите на разъёмы и кабели, всё выглядит просто: воткнул — работает. Но если не работает, то придется копнуть глубже, так как даже по стандартному кабелю XLR-XLR сигналы могут передаваться по-разному. И знание об особенностях, которыми руководствуются производители, поможет быстро диагностировать проблему.

Понимание различий балансного и микрофонного подключений поможет нам:

•   сознательно выбирать кабели под свои задачи;
•   избежать или исправить ситуацию, когда микрофон «гудит», «фонит» или работает нестабильно;
•   разобраться, почему XLR стал мировым стандартом.

Главный секрет: один и тот же кабель, но разные режимы

В профессиональной аудио индустрии сложилась уникальная ситуация: один и тот же кабель с разъёмами XLR 3-pin (мама и папа) используется в двух разных режимах — микрофонном и балансном (симметричном).

Базовая стандартизация XLR

Все производители оборудования в мире придерживаются простого правила

•   XLR «папа» (со штырьками) — это всегда источник сигнала (выход);
•   XLR «мама» (с отверстиями) — это всегда потребитель сигнала (вход, приёмник).

Именно по этой причине все стандартные кабели XLR <> XLR имеют на одном конце «маму», а на другом — «папу». Это исключает возможность ошибочного соединения «источник-источник» или «потребитель-потребитель». Вы просто физически не сможете подключить два выхода друг к другу или два входа — разъёмы не совпадут. В отдельной статье мы разберем, почему это правило нарушается в кабелях, предназначенных для электропитания и почему это актуально для всех слаботочных аналоговых и цифровых интерфейсов.

Таким образом, внешне кабели неотличимы. Но электрически внутри них происходит разное:

•   микрофонный режим — передаёт сигнал непосредственно от микрофона к предусилителю. Сигнал очень слабый (милливольты);
•   балансный режим — используется для передачи линейного аудиосигнала между устройствами (микшер → усилитель, процессор → рекордер и т.д.). Сигнал здесь значительно сильнее (линейный уровень, около 1,2–1,5 В).

При этом такими же свойствами и универсальностью обладает и другой стандартный кабель: XLR 3-pin мама <> TRS Jack 1/4" (балансный джек). Он позволяет подключать микрофоны к оборудованию, которое вместо XLR-гнезда имеет балансный вход TRS 1/4". Распайка контактов в таком кабеле строго подчиняется идеологии стандарта: XLR пин 1 <—> гильза (Sleeve) джека, XLR пин 2 <—> наконечник (Tip), XLR пин 3 <—> кольцо (Ring). Благодаря этому сохраняется полная совместимость с любыми микрофонами и балансными линиями.

Распайка контактов XLR всегда одинакова

Это самый важный пункт. Независимо от того, для чего используется кабель — подключения микрофона или балансной линии между устройствами, — распайка контактов одна и та же. Это мировой стандарт, которого придерживаются все производители.

Важно: разница между микрофонным и балансным режимами не в распайке. Разница — в том, какой сигнал и с какими параметрами подаётся на эти контакты и как он интерпретируется на приёмной стороне.

Чем отличаются микрофонный и балансный режимы (при одинаковой распайке)

Ключевая мысль: именно благодаря согласованной стандартизации распиновки (pin outs) кабель XLR универсален. Он одинаково хорошо работает и с микрофонами, и с балансными/небалансными линиями. Всё остальное зависит от того, какие устройства подключены с двух сторон. Например, если конденсаторный микрофон подключить в линейный вход без фантомного питания, ничего не сломается, но сигнала с микрофона мы не услышим. Также, и подача фантомного питания (+48 В) на вход, к которому подключен динамический микрофон стандартным кабелем XLR, не приведет к проблемам и микрофон будет работать, как ни в чем не бывало.

Разным микрофонам нужно разное количество проводников

Динамический микрофон

•   Генерирует достаточно сильный сигнал без внешнего питания
•   Для подключения нужны всего два проводника: сигнальный (+) и земля (экран)
•   В разъёме XLR используются пины 2(+) и 1(-). Проводник, припаянный к 3 контакту XLR не используется. А для исключения «неоднозначности», в разъеме динамического микрофона 3 контакт, как правило, замкнут на землю (1), что помогает приемному устройству «понять», что к нему подключили динамический микрофон или несимметричную линию и исключить подачу напряжения по кабелю даже если его включить

Конденсаторный микрофон

•   Для работы конденсаторного микрофона необходимо внешнее электропитание и, соответственно, задействуются все три проводника: полезный сигнал(+)/питание (+)/общая земля (-)
•   Электропитание для микрофонов называют фантомным из-за типа используемой электрической схемы, когда разница электрического потенциала возникает между положительным полюсом источника заряда и «корпусной землей»
•   Большинство микрофонов могут работать с напряжением в диапазоне +24-48 В без последствий для качества отдаваемого сигнала. Тем не менее, современные микшеры и предусилители, в большинстве случаев, обеспечивают напряжение 48 В, которое подается через выключатель на припаянный к 3 пину XLR проводник

Электретный микрофон (самый массовый в бытовой технике)

Электретные микрофоны — это конденсаторные микрофоны, у которых достаточный электрический заряд на капсюле создаётся не соответствующим внешним напряжением, а собственным электретным слоем. Электропитание необходимо для встроенного предусилителя, но напряжением условно «выше нуля» и из-за особенностей схемы его подачу можно организовать без дополнительного проводника. Такие микрофоны очень компактны, из-за чего им нашлось очень широкое применение, и в профессиональной, и в бытовой сферах: от петличных микрофонов до игровых гарнитур и встроенных микрофонов в ноутбуках и веб-камерах.

Главная особенность: для работы необходимо электропитание, но не полноценное +48 В. Обычно достаточно от 1,5 В. Для подключения могут быть использованы различные решения.

Как это реализовано на практике, если говорить про микрофоны, разработанные для использования с различным оборудованием:

Что важно знать пользователю - большинство электретных микрофонов разрабатываются для работы в составе конкретного оборудования или решения и использование в других ситуациях не предполагается.

А также:

1. все электретные микрофоны требуют питания. Если микрофон не работает или плохо работает, хотя всё подключено правильно — первым делом проверьте батарейку;
2. более продвинутые модели (часто с маркировкой «Plug-in Power» или «IEC 61938») умеют питаться от фантомного напряжения 48 В через встроенный понижающий преобразователь. С точки зрения пользователя они ведут себя как обычные конденсаторные микрофоны: подал +48 В — работает, не подал — молчит;
3. Некоторые устройства (например, портативные рекордеры Zoom, Tascam) подают на вход mini-Jack не +48 В, а низкое напряжение (2,5–5 В), специально предназначенное для электретных микрофонов. Это называется «Plug-in Power» и несовместимо с конденсаторными микрофонами, требующими 48 В.

Итог: электретные микрофоны внешне могут быть неотличимы от динамических или «настоящих» конденсаторных. Всегда проверяйте спецификации и источник питания, прежде чем подключать микрофон к оборудованию.

Как  работают балансные кабели — немного физики для понимания

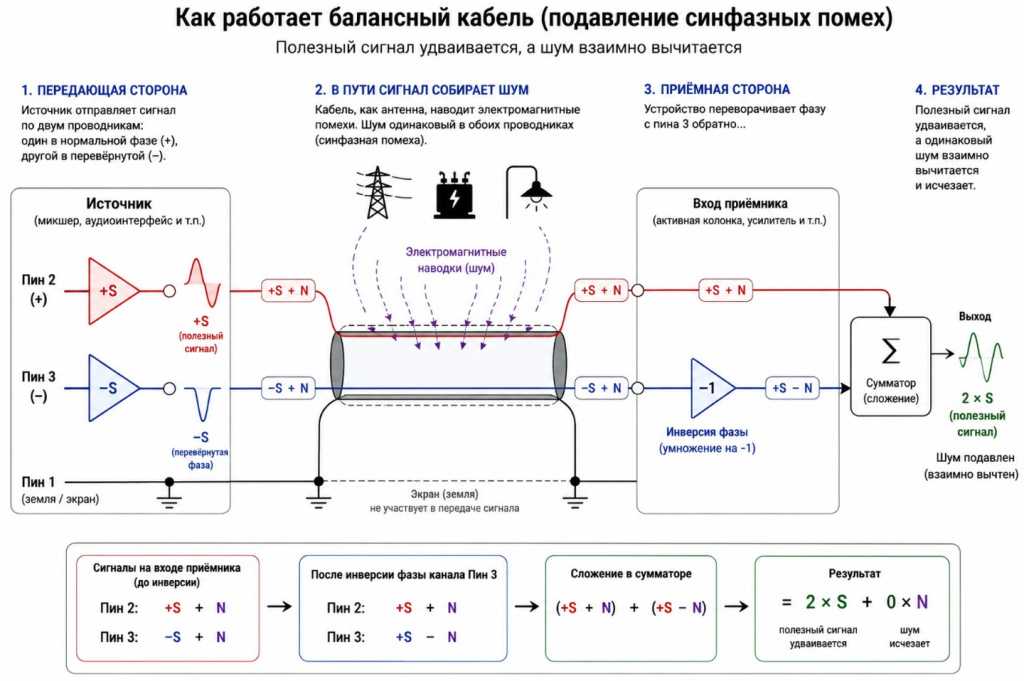

Когда два устройства соединяются балансным кабелем (например, микшер и активная колонка), происходит вот что:

1. на передающей стороне источник отправляет сигнал по двум проводникам: на пине 2 — обычный сигнал (+), на пине 3 — его точная копия, но с перевёрнутой фазой (–);
2. в пути кабель, будучи антенной с точки зрения электротехники, собирает электромагнитные наводки от проводов освещения, трансформаторов и т.д. И этот «шум» одинаковый в обоих проводниках;
3. На приёмной стороне устройство переворачивает фазу сигнала с пина 3 обратно и складывает его с сигналом с пина 2;
4. Результат: полезный сигнал удваивается, а шум, который был одинаковым на обоих проводниках, взаимовычитается и исчезает.

Схема на картинке выше визуально поясняет этот процесс: сложение сигналов и вычитание шума

Благодаря этому решению балансные линии могут оставаться эффективными на длинах до 100 метров и, при хорошем физическом экранировании применяемого кабеля, даже больше.Небалансные (например, RCA или TS jack) начинают ловить помехи уже на 3–5 метрах, а 10 м их критичный предел.

Почему XLR стал универсальным стандартом?

XLR 3-pin победил в индустрии не случайно. Вот ключевые причины:

На практике это означает решение задач с помощью следующих шагов:

Золотое правило профессионалов: всегда, когда есть возможность, используйте балансное подключение (XLR или TRS Jack). Запас по помехозащищённости никогда не бывает лишним.

Дополнительные материалы для желающих знать все до конца

Схемы распайки XLR и TRS (для понимания совместимости) описаны ниже:

•   Небалансная схема («инструментальный кабель»): один проводник в экране:

•   Балансная схема («микрофонный кабель»): Два проводника в экране (или 4 проводника StarQuad):

Переходники и адаптеры: как соединить несовместимое

Иногда простого кабеля недостаточно. Разберем типичные сценарии:

Совет: если подходящий переходник возможен только в формате дополнительного разъема между кабелем и гнездом на оборудовании, используйте его только как временное решение, так как это увеличивает физический размер соединения, что может приводить к поломкам гнезд. Также, любой переходник — это всегда дополнительное соединение, соответственно - потери, хоть и небольшие.

Сводная таблица по типам разъемов:

Краткие рекомендации

1. Самый универсальный и надежный выбор для профессионалов: кабель XLR (мама) — XLR (папа). Он гарантированно работает с любым оборудованием, имеющим такие разъемы.
2. Для дома, стримов и подкастов, если не хотите возиться с интерфейсами: берите USB-микрофон (лучше с Type-C).
3. Для работы с портативной техникой (диктофоны, камеры): понадобится Mini-Jack 3,5 mm (TRS). Если подключаете гарнитуру от телефона к ПК — сплиттер.
4. Если вам предлагают микрофон с RCA или DIN — это винтаж, и оно потребует «танцев с бубном» для подключения к современному оборудованию.
5. Старайтесь использовать переходные кабели вместо переходников. Это залог надежности.
